L’inverter fotovoltaico permette di convertire la corrente continua prodotta dai pannelli in corrente alternata utilizzabile dalla rete domestica. Dimensionare correttamente l’inverter è un passaggio cruciale nella progettazione: garantisce maggiore produzione di energia utile, affidabilità nel tempo e un ritorno economico ottimale. Per questo è sempre consigliabile affidarsi a un progettista qualificato.
Indice:
- I due componenti di un impianto fotovoltaico
- Tipi di impianti fotovoltaici
- Cos’è un inverter fotovoltaico e perché è fondamentale
- Che inverter ci vuole per un impianto fotovoltaico?
- Cosa significa dimensionamento inverter?
- Come scegliere la taglia dell’inverter?
- Rapporto DC/AC: il cuore del dimensionamento
- La tensione massima in ingresso
- Cosa succede se l’inverter è sottodimensionato?
- Cosa succede se l’inverter è sovradimensionato?
- I vantaggi di un corretto dimensionamento dell’inverter fotovoltaico
Il dimensionamento dell’inverter fotovoltaico è un passaggio fondamentale per garantire l’efficienza e la sicurezza di un impianto solare. Si tratta di un processo che si articola in diverse fasi, tra cui la pianificazione, l’analisi e l’esecuzione di calcoli tecnici specifici necessari per una progettazione accurata. Ogni sezione di questa guida affronterà aspetti specifici su come dimensionare un inverter fotovoltaico, analizzando i dati tecnici fondamentali come tensioni, correnti e parametri delle schede tecniche, per aiutarti a fare una scelta consapevole e ottimale.

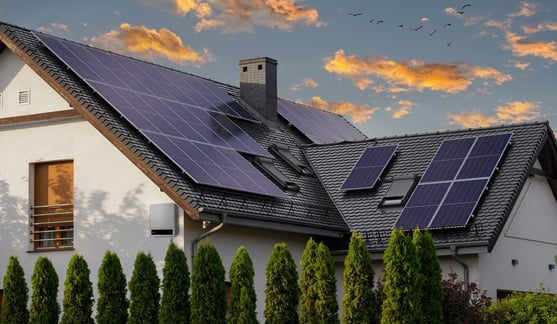

I due componenti di un impianto fotovoltaico
Quando si pensa al fotovoltaico, generalmente vengono in mente i pannelli. In realtà, c’è un altro componente fondamentale per il funzionamento di un impianto fotovoltaico: l’inverter.

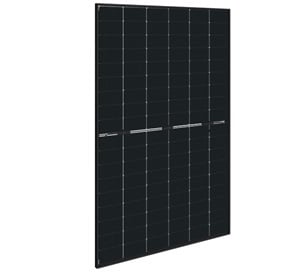

I pannelli solari sono costituiti da celle fotovoltaiche, che rappresentano la componente fondamentale per la conversione dell'energia solare in energia elettrica. Ogni cella trasforma la luce solare in corrente continua, e più celle sono collegate in serie e in parallelo all'interno dei pannelli per aumentare la potenza generata.
Una delle principali caratteristiche tecniche delle celle e dei moduli fotovoltaici è la cosiddetta caratteristica tensione-corrente, ovvero la curva che descrive la relazione tra la tensione e la corrente erogata dalle celle in diverse condizioni di irraggiamento. Questa caratteristica è fondamentale per individuare il punto di massima potenza (MPP) e garantire il funzionamento efficiente dell’impianto.
L’inverter è il dispositivo che trasforma la corrente continua (DC) prodotta dai pannelli fotovoltaici in corrente alternata (AC) utilizzata sulla nostra rete elettrica, quindi in sua assenza non potremmo utilizzare l’elettricità generata grazie alla luce del sole.
Dimensionare correttamente l’inverter fotovoltaico significa garantire massima efficienza, sicurezza e durata dell’impianto, evitando sprechi energetici e problemi tecnici. In questo articolo vedremo come scegliere la taglia giusta dell’inverter, quali parametri considerare e risponderemo alle domande più frequenti.
Tipi di impianti fotovoltaici
Gli impianti fotovoltaici si distinguono principalmente in due grandi categorie, ciascuna con caratteristiche di funzionamento e progettazione ben precise: gli impianti grid connected e gli impianti off grid, detti anche impianti a isola o stand alone.
Gli impianti grid connected sono collegati direttamente alla rete elettrica nazionale. In questo sistema, l’energia prodotta dai pannelli fotovoltaici viene utilizzata in tempo reale per alimentare le utenze domestiche o aziendali, mentre l’eventuale surplus viene immesso nella rete. Il funzionamento di questi impianti è particolarmente efficiente perché permette di sfruttare al massimo la produzione solare, garantendo sempre la disponibilità di energia grazie al supporto della rete elettrica. Il dimensionamento dell’inverter in un impianto grid connected è fondamentale per ottimizzare la resa e garantire la corretta gestione dei flussi di energia tra impianto fotovoltaico e rete.
Gli impianti off grid, o impianti a isola (stand alone), invece, non sono collegati alla rete elettrica. Questi sistemi sono progettati per funzionare in completa autonomia, tipicamente in zone remote o dove non è possibile accedere alla rete nazionale. L’energia prodotta dai pannelli viene accumulata in batterie e utilizzata quando necessario, garantendo l’alimentazione anche in assenza di sole. Il dimensionamento dell’inverter in un impianto off grid richiede particolare attenzione, poiché deve essere in grado di gestire sia i picchi di carico sia l’autonomia energetica, assicurando sempre la disponibilità di corrente alternata per tutte le utenze.
Scegliere tra un impianto grid connected e uno off grid dipende dalle esigenze specifiche, dalla disponibilità della rete elettrica e dal tipo di utilizzo previsto. In entrambi i casi, una corretta progettazione e il giusto dimensionamento dell’inverter sono essenziali per garantire efficienza, affidabilità e massima resa dell’impianto fotovoltaico.

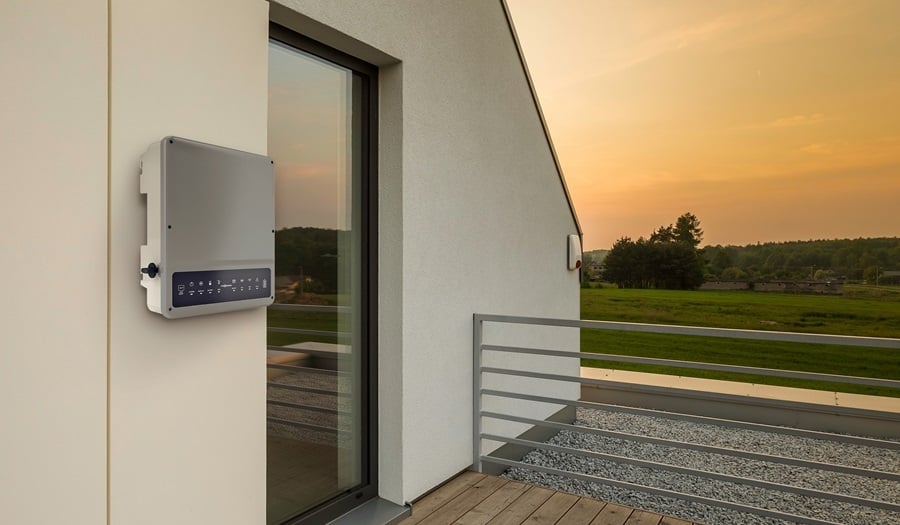

Cos’è un inverter fotovoltaico e perché è fondamentale
L’effetto fotovoltaico generato dalla radiazione solare libera elettroni che producono un movimento di cariche in corrente continua (DC, Direct current) all’interno dei moduli fotovoltaici. Per fare in modo che questa corrente diventi alternata (AC, Alternating current) e che possa, quindi, essere immessa in rete e utilizzata dalle utenze domestiche e dalle imprese, l’inverter è indispensabile.
L’inverter rappresenta il motore centrale dell’impianto fotovoltaico, responsabile del funzionamento, del monitoraggio e della sicurezza dell’intero sistema. Sulla maggior parte degli impianti fotovoltaici, l’energia prodotta dai pannelli viene trasformata in corrente alternata proprio grazie all’inverter, poiché questa modalità è la più diffusa e utilizzata nelle abitazioni e nelle reti elettriche.
A differenza della corrente continua, in quella alternata il flusso degli elettroni inverte la direzione con una determinata frequenza costante nel tempo, con minori dispersioni sulla rete e maggiore sicurezza. Un buon inverter riesce a convertire quasi tutta l’energia prodotta (gli inverter moderni hanno efficienze superiori al 97%) in corrente alternata utilizzabile. L’inverter, però, non converte solo la corrente, ma svolge altre importanti funzioni di sicurezza che migliorano l’efficienza dell’impianto e che qui riassumiamo:
- conversione DC in AC;
- ottimizzazione della potenza erogata dai pannelli (tramite MPPT, Maximum Power Point Tracking);
- protezione del sistema fotovoltaico da guasti, cortocircuiti e sovratensioni per la sicurezza elettrica dell’impianto;
- monitoraggio del funzionamento e del rendimento dell’impianto, nel caso degli inverter più evoluti;
- eventuale gestione di ulteriori elementi come i sistemi di accumulo elettrici (se l’inverter è del tipo ibrido).
Senza un inverter adeguato, anche il miglior impianto fotovoltaico perderebbe gran parte della sua efficienza.
Che inverter ci vuole per un impianto fotovoltaico?
Innanzi tutto, bisogna sapere che esistono diversi tipi di inverter.
La scelta dell’inverter più adatto dipende dalla tipologia di impianto fotovoltaico, come ad esempio impianti grid connected o off-grid, e dalle specifiche esigenze di utilizzo dell’energia solare prodotta.
Gli inverter più comuni per gli impianti fotovoltaici residenziali e commerciali di piccole/medie dimensioni sono gli inverter di stringa, dove i pannelli sono collegati in serie (stringhe di campo) e convogliati in un unico inverter che gestisce la produzione dei pannelli, il consumo domestico e l’immissione in rete.
Gli inverter ibridi, invece, sono progettati per gestire contemporaneamente, oltre all’energia proveniente dai pannelli, un sistema di accumulo: questo tipo di inverter è sempre più diffuso, perché oggi molte persone scelgono di installare anche una batteria per poter massimizzare l’autoconsumo dell’elettricità autoprodotta.
Esistono anche i microinverter installati direttamente dietro ogni singolo pannello, che permettono il monitoraggio e la gestione ottimizzata del singolo modulo.
Gli ottimizzatori di potenza, infine, non sono inverter veri e propri, ma dispositivi installati su ogni pannello in combinazione con un inverter di stringa. Ottimizzano la produzione di ogni modulo, similmente ai microinverter, ma mantengono centralizzata la conversione in corrente alternata.
C’è poi un’ulteriore distinzione tra inverter monofase e trifase. Queste due volte di inverter rappresentano le principali opzioni di collegamento disponibili: i primi sono utilizzati per impianti fino a 6 kWp che funzionano con reti elettriche monofase, uno standard per le utenze domestiche. Se la potenza supera i 6 kWp si passa invece agli inverter trifase, tipici in ambito aziendale.
Cosa significa dimensionamento inverter?
Dimensionare un inverter significa effettuare il dimensionamento dell'inverter, ovvero sceglierne la “taglia”, ossia la potenza nominale e le caratteristiche elettriche in funzione di diversi fattori tecnici relativi all’impianto fotovoltaico, tra cui valori di tensione, corrente e temperatura.
È fondamentale considerare i valori nominali e di esercizio delle tensioni e delle correnti per garantire la compatibilità e la sicurezza del sistema.
Il dimensionamento corretto dell'inverter è essenziale per la progettazione efficiente di un impianto di produzione di energia elettrica da fonti rinnovabili.
Tra i parametri da considerare rientrano:
- potenza massima erogata dei pannelli (kWp);
- tipo di fornitura elettrica presente (contatore monofase o trifase);
- tipo di impianto (residenziale, industriale, off-grid, ibrido);
- orientamento ed esposizione dei pannelli, producibilità attesa;
- carichi elettrici presenti;
- tensioni e valori di temperatura dei moduli.
La potenza dell’inverter si esprime in kW, mentre quella dei pannelli in kWp (kW di picco).
Come scegliere la taglia dell’inverter?
Normalmente, gli inverter di impianti residenziali connessi alla rete, o grid connected, vengono dimensionati con una potenza uguale o leggermente inferiore rispetto alla potenza nominale dell’impianto fotovoltaico.
La potenza dell'inverter deve essere vicina alla potenza di picco dell'impianto, mentre la potenza nominale dei pannelli dovrebbe essere superiore di circa il 20-25% rispetto a quella dell'inverter.
Negli impianti grid connected, l'inverter deve avere la stessa potenza dei pannelli per garantire un funzionamento efficiente e sicuro. Un inverter, infatti, può gestire una potenza in ingresso superiore alla sua nominale, e il sovradimensionamento consente di migliorare l’efficienza del sistema.
Il dimensionamento dell’inverter per impianti grid connected è generalmente più semplice rispetto agli impianti off grid.
Una dimensione di potenza tipica per gli inverter di impianti domestici con contatore monofase è tra 3 kW e 6 kW, mentre per impianti commerciali più grandi con contatore trifase si va generalmente dai 6 fino ai 20 kW.
Solamente nel caso degli impianti a isola off grid, chiamati anche stand alone (ossia non connessi alla rete), come quelli in zone remote dove non arriva la rete elettrica nazionale, generalmente si sceglie un inverter fotovoltaico con una potenza superiore. In questi casi, l'inverter deve essere dimensionato in base al massimo carico di picco, ovvero la potenza massima richiesta dalle utenze in un breve intervallo di tempo, con una potenza superiore del 25-30% rispetto al carico previsto.
Ad esempio, per un impianto a isola da 3 kW, è consigliato un inverter da almeno 4 kW per garantire un funzionamento affidabile durante i picchi di consumo.
Negli impianti off grid, l’energia prodotta viene accumulata in batterie e l’inverter deve garantire che la potenza fornita dal regolatore di carica non sia mai inferiore a quella richiesta dal carico. L’inverter deve coprire i consumi dell’abitazione, considerando anche i picchi di accensione, e deve reggere picchi di potenza momentanei che possono arrivare fino a 3 volte la potenza nominale.
Un inverter troppo piccolo può compromettere la produzione di energia e danneggiare l’impianto.
Nel dimensionamento dell’impianto, è, inoltre, importante considerare il numero massimo di stringhe che l’inverter può gestire, assicurandosi che le tensioni massime di circuito non vengano superate, anche in condizioni di temperatura estreme.
Vediamo ora qui sotto gli elementi da tenere in considerazione per scegliere correttamente la taglia dell’inverter nel caso di impianti connessi alla rete.
Rapporto DC/AC: il cuore del dimensionamento
Un concetto chiave per dimensionare l’inverter fotovoltaico è il rapporto tra la potenza dei moduli e quella dell’inverter, espresso come DC/AC. Per determinare il rapporto DC/AC ottimale è necessario eseguire calcoli precisi basati sui dati tecnici dei moduli e dell’inverter, come tensioni, correnti e campi di funzionamento forniti dai produttori.
Ad esempio, per un impianto da 6 kWp (pannelli) con inverter da 5 kW il rapporto è:
DC/AC = 6 / 5 = 1,2
Un rapporto compreso tra 1,0 e 1,3 è considerato un dimensionamento ottimale per un impianto residenziale, mentre con un rapporto inferiore a 1,0 l’inverter potrebbe risultare sovradimensionato. Al contrario, se il rapporto sale oltre 1,3 l’inverter è troppo sottodimensionato e possono sorgere alcuni problemi.
Per facilitare questi calcoli e ottimizzare la progettazione, è possibile utilizzare software di progettazione fotovoltaica che consentono di modellare e simulare il sistema, selezionare modelli da una libreria integrata per la modellazione 3D, eseguire verifiche elettriche per garantire la compatibilità tra moduli e inverter, e dimensionare automaticamente il generatore e la configurazione delle stringhe.
Ecco alcuni esempi pratici di dimensionamento:
- impianto residenziale da 3 kWp: inverter consigliato 2,5 - 3 kW;
- impianto residenziale da 6 kWp: inverter consigliato 5 - 6 kW;
- impianto industriale da 100 kWp: inverter stringa o centralizzato da 80 - 100 kW.
La tensione massima in ingresso
Un altro parametro da considerare per la configurazione dell’intero impianto fotovoltaico è il numero massimo di moduli che possono essere collegati in serie per formare una stringa di campo, la quale è poi collegata all’inverter.
È fondamentale verificare che la tensione totale delle stringhe, anche in condizioni di temperatura estrema, non superi la tensione massima di ingresso dell’inverter, per evitare possibili danni.
Le tensioni e i valori di funzionamento dei moduli fotovoltaici variano infatti in base alla temperatura: a temperature più basse, la tensione dei moduli aumenta, mentre a temperature più alte diminuisce. Questa influenza della temperatura sui valori elettrici deve essere sempre considerata nei calcoli di dimensionamento, per garantire il rispetto dei limiti di sicurezza e il corretto funzionamento dell’inverter.
Dato che ogni inverter ha un range di tensione massima accettabile in ingresso, significa che la tensione totale della stringa composta da tutti i moduli, anche nelle condizioni di massima radiazione solare, non deve mai essere superiore.
Cosa succede se l’inverter è sottodimensionato?
Se l’inverter è sottodimensionato, nei momenti di massima produzione solare limiterà la potenza disponibile (si chiama fenomeno di clipping). Questo comporta ovviamente una perdita di energia, perlomeno nelle ore di picco. Un leggero sottodimensionamento è una pratica comune e dal punto di vista economico può essere vantaggiosa perché diminuisce il costo di investimento iniziale.
In breve, un inverter sottodimensionato rispetto all’impianto:
- può limitare la potenza nei picchi produttivi (clipping);
- è spesso accettabile, se il rapporto DC/AC si mantiene comunque nei giusti rapporti;
- riduce il costo iniziale dell’impianto.
Cosa succede se l’inverter è sovradimensionato?
Un inverter sovradimensionato rispetto all’impianto è tendenzialmente una scelta sbagliata ed ecco i motivi:
- Aumenta inutilmente il costo di acquisto;
- Lavora spesso a carico parziale (efficienza leggermente minore);
- Si rivela inutile soprattutto se la potenza dei pannelli è limitata.
Dopo aver letto questo articolo, potrai capire perché per una corretta progettazione dell’impianto è necessario affidarsi a un professionista esperto come un installatore qualificto e consigliato Partner per l’Efficienza Energetica Viessmann.
I vantaggi di un corretto dimensionamento dell’inverter fotovoltaico
Riassumiamo i vantaggi che comporta il dimensionamento giusto di un inverter fotovoltaico.
- Ottimizzazione della potenza e della producibilità dei moduli: un inverter fotovoltaico dimensionato in modo corretto ti permette di sfruttare al massimo l’energia solare prodotta dal tuo impianto, riducendo gli sprechi.
- Vita utile più lunga dell’impianto: un inverter correttamente dimensionato è meno soggetto a rischi operativi, tutelando la durata e le prestazioni nel tempo dell’impianto.
- Migliore adattabilità alle condizioni ambientali: un inverter di taglia giusta ed evoluto regola la sua produzione in base alle condizioni di luce, garantendo un’elevata efficienza anche in condizioni non ottimali.
- Controllo totale dell’impianto: un inverter di ultima generazione ti permette di monitorare e gestire, anche da remoto, il tuo impianto fotovoltaico, per verificare in ogni momento la produzione solare e accorgerti se ci sono inefficienze.
- Costo di acquisto proporzionato alle esigenze: scegliendo un inverter della giusta taglia di potenza, eviterai un esborso aggiuntivo per un inverter inutilmente sovradimensionato.
